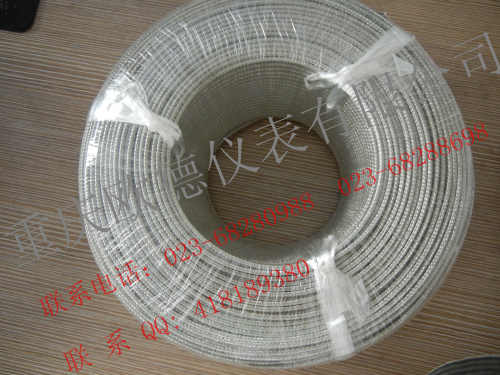

热电偶补偿导线的作用是来延伸热电极即移动热电偶的冷端,与显示仪表联接构成测温系统。本产品采用GB/T 4989-94《热电偶补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准),绝缘层和护层选用进口优质氟塑料,并采用整体连续挤出新工艺,使该产品具有优良的耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。使用温度—60—205—260℃,属于当代国际先进水平。产品主要应用于各种测温装置,已被广泛用于石油、化工、冶金、电力等部门。
型号表示
主要技术指标:
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中:a)型号个字母与热电偶的分度号相对应; ![热电偶补偿导线、补偿电缆 热电偶补偿导线、补偿电缆](/upLoad/image/20180807/15336092253443052.gif)
b)字母“X”表示延伸型补偿导线(型别);
c)字母“C”表示补偿型补偿导线(型别)。
注:SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层材料、使用温度 使用分类、允差等级、护层着色标志
绝缘层及护层 使用温度
材料 符号
聚氟乙烯 PVC -25~70℃
-25~105℃
聚全氟乙丙烯 FEP -60~205℃
可溶性聚四氟乙烯 PFA -60~260℃
结绝示意
护层 绝缘层 合金丝 护层 屏蔽层 合金丝
使用分类 标志 允许登记及护层着色
普通级 精密级
一般用 G (黑色) S(灰色) 耐热用 H (黑色) S(灰色)
产品标号(标记) 补偿导线合金丝和绝缘层颜色
配用热电偶分度号 一般用(G)
产品标号 耐热用(H)
产品标号
普通级 精密级(S) 普通级 精密级(S)
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS
补偿导线型号 配用热电偶的分度号 补偿导线合金线 绝缘层 着色
正极 负极 正极 负极
SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 红 绿
NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍) 红 黄
KC K(铜—康铜) KPC(铜) KNC(铜镍) 红 蓝
KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍) 红 黑
EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍) 红 棕
JX J(铁—铜镍) JPX(铁) JNX(铜镍) 红 紫
TX T(铜—铜镍) TPX(铜) TNX(铜镍) 红 白
